配電系統圖的組成：一個系統圖看似簡單，其實一個系統圖已經涵蓋了很多的專業術語，這就是很多在座的設計師看不懂系統圖的原因
。它不是一個剖面圖讓你一目了然，也不是一個平面圖讓你隨意布局
，系統圖的特點就是將每個構件和工藝用規范性的符號去代替
，說到底要讀懂系統圖的必然因素就是能看懂符號
，不懂符號無異于天書
。它不會像節點圖一樣用中文標明這里是什么、怎么做
，但它就是可以囊括一個配電系統的很多東西，表達出電氣平面施工圖表達不出來的東西
。
1、回路額定功率：
指在同一回路中所有負載（用電設備的額定功率的總和，這個回路的額定功率設計師通過了解負載的功率和設計回來得出來的，對預算沒有直接聯系。
2、線管、線槽的規格以及敷設方式：
常用管線有鍍鋅電線管（TC）、聚氯乙烯硬質管（PC）、塑料線槽（PR）、鍍鋅線槽（SR）
；常用敷設方式有吊頂內敷設（SCE）、墻內暗敷設（WC）
、地板內暗敷設（FC）
、沿天棚面或頂板面敷設（CE）、沿墻面敷設（WE）
。不同的敷設方式影響工程量和人工
，例如墻內暗敷設（WC）需開槽
，開槽需要開槽費。
3、電線電纜規格
、型號：
常用的電線電纜有ZR-BV、ZR-BVV、NH-VV
、NH-YJV
。ZR-BV是指阻燃型銅芯聚氯乙烯絕緣線，ZR-BVV是指阻燃型銅芯聚氯乙烯絕緣聚氯乙烯護套線
，NH-VV是指耐火型銅芯聚氯乙烯絕燃聚氯乙烯護套電力電纜
，電壓等級1~6KV；YJV是指銅芯交聯聚氯乙烯絕燃聚氯乙烯護套電力電纜
，電壓等級6~500KV
。
4、回路編號：
回路編號是設計師為了區分每一個線路賦予每一個線路的名稱（代號），它并沒有實體性的東西。很多設計師習慣性用
n1 ，n2，n3……表示
，但是通常一個比較大的工程中都會有2個以上的配電箱
，如果都用nl
，n2
，n3……表示線路容易被混淆或者在平面圖中分不清線路
；一般不同負載的線路有不同的代號表示
；
5、三相線代號：
三相電源由3條相線L1L2L3和1條中性線N組成。其中中性線N和地線PE不在系統圖上表現出來，如果回路是三相電源則用L1L2L3表示
，如果回路是單相電源
，而配電箱是三相電源進來的則該回路用L1/L2/L3區分開來，若電箱進來的單相電源則不寫
。三相線代號在系統圖的設計作用是維持三相電源的三相平衡。
6、分路斷路器：
通俗地說，斷路器就是用于切斷電流的設備；主要用于對電路出現短路電流的保護
，當電路出現短路時立即斷開電路。
7、斷路器設計通則：
照明回路一般用額度電流16A或10A的斷路器，即使回路的額度電流只有2A，因為低于10A的斷路器越小越貴
；凡回路的負載式空調或者是其他的電機都使用D型電路器
；凡插座回路都用漏電斷路器
。63A以下的斷路器人工成本為5-25；超過63A的斷路器一般使用塑殼斷路器
，人工成本50元以內
。

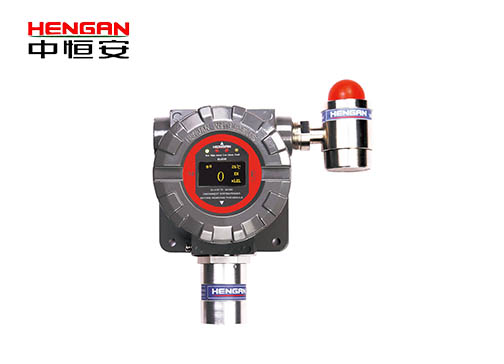

北京中恒安是專業從事可燃氣體報警器、可燃氣體探測器 、氣體檢測報警器
